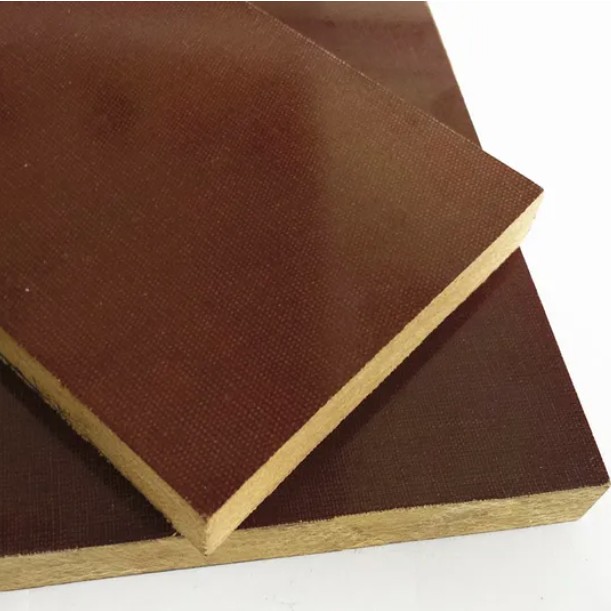

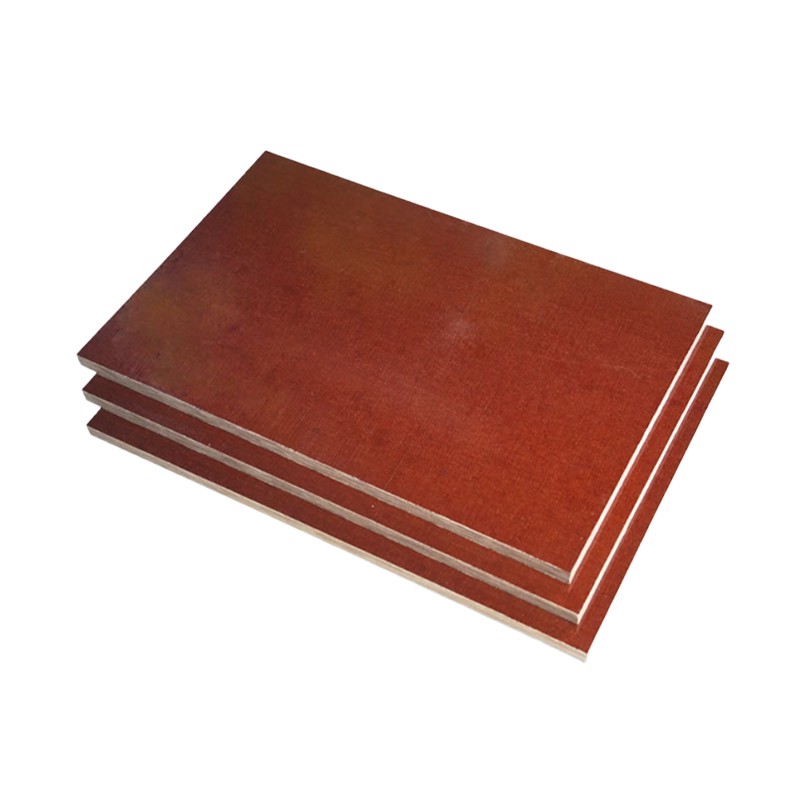

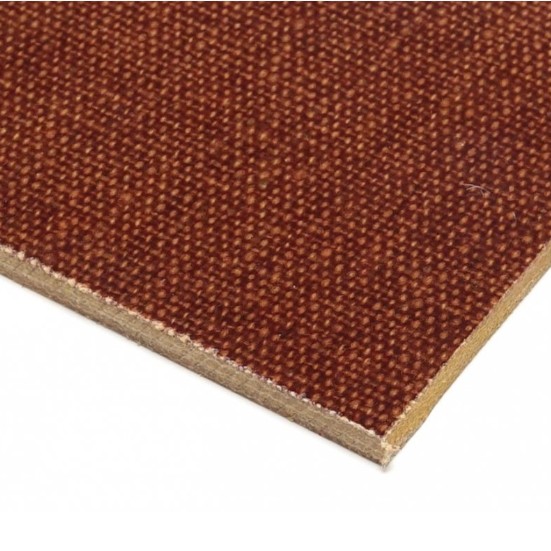

Phenolic Cotton Cloth Sheet van Hanyao-kwaliteit maakt gebruik van katoenen doek (meestal afvalkatoenpluis, katoenen garen of katoenen canvas) als versterkend materiaal. Dit geeft het eigenschappen die anders zijn dan glasvezelplaten. Als lijm wordt fenolhars gebruikt. Katoenen stof wordt geïmpregneerd met fenolhars en vervolgens uitgehard en gevormd door verwarming en druk. Het wordt vaak "bakelietplaat" of "fenolharsplaat" genoemd.
Volgens NEMA-normen behoort het tot de XX- en LE-serie. Het is meestal bruin, zwart of donkerbruin, met een glad oppervlak en een unieke "warme" textuur, in tegenstelling tot de "koude" glastextuur van FR-4. Het heeft een uitstekende bewerkbaarheid, is gemakkelijk uit te voeren bewerkingen zoals draaien, frezen, boren, schaven en slijpen, en veroorzaakt minimale slijtage aan snijgereedschappen tijdens de bewerking.
De lage kosten van grondstoffen (katoenen stof en fenolhars) en het volwassen productieproces maken het zeer concurrerend geprijsd. Samenvattend is het een goedkoop, gemakkelijk te verwerken en veelzijdig industrieel laminaat dat isolatie en mechanische taaiheid combineert. Het beoogde gebruik ervan is heel duidelijk: in toepassingen waar hittebestendigheid, hoogfrequente elektrische prestaties en sterkte-eisen niet hoog zijn, dient het als een in massa produceerbaar en snel vervaardigd mechanisch en isolerend onderdeel.
| Item | Parameternaam | Vereisten | Testmethode |
| Mechanische eigenschappen | Dikte | 1,30 - 1,40 g/cm³ | ASTM D792 |
| Treksterkte | 60 - 100 MPa | ASTM D638 | |
| Buigsterkte | 80 - 150 MPa | ASTM D790 | |
| Slagsterkte | 0,6 - 1,2 J/cm² | ASTM D256 | |
| Druksterkte | 150 - 250 MPa | ASTM D695 | |
| Rockwell-hardheid | M 100 - 115 | ASTM D785 | |
| Thermische eigenschappen | Hittebestendigheid op lange termijn | 90 - 105 °C | - |
| temperatuur van warmtevervorming | 115 - 130 °C | ASTM D648 | |
| Vlamvertragende kwaliteit | UL 94 HB | UL 94 | |
| Lineaire uitzettingscoëfficiënt | 20 - 30 ppm/°C | ASTM D696 | |
| Thermische geleidbaarheid | 0,15 - 0,25 W/(m·K) | ASTM C177 | |
| Elektrische eigenschappen | Diëlektrische sterkte | 10 - 20 kV/mm | ASTM D149 |
| Volumeweerstand | 10⁹ - 10¹¹ Ω·cm | ASTM D257 | |
| Oppervlakteweerstand | 10¹⁰ - 10¹²Ω | ASTM D257 | |
| Relatieve permittiviteit | 4,5 - 6,0 (1 MHz) | ASTM D150 | |
| Diëlektrische verliesfactor | 0,04 - 0,08 (1 MHz) | ASTM D150 | |
| Chemische en milieuprestaties | Hygroscopiciteit | Hoog 1,0 - 2,0% (24 uur weken) | ASTM D570 |
| Chemische resistentie | Goed |
|
|
| Zuur-/alkalibestendigheid | Goede tot zwakke zuren en zwakke basen, maar sterke zuren en sterke basen zullen het aantasten. |
|
Disclaimer: De beschreven prestatiecijfers, parameters en kenmerken zijn typische waarden onder specifieke testomstandigheden en kunnen variëren in daadwerkelijke toepassingen. Ze vormen geen garantie of prestatiegarantie onder alle omstandigheden. Gebruikers zijn verantwoordelijk voor het verifiëren van de geschiktheid van het product voor de beoogde toepassing.
1. Phenolic Cotton Cloth Sheet is bestand tegen temperaturen tot 120 ℃.
2. De grondstoffen (katoenen stof en fenolhars) hebben lage kosten.
3. Het heeft goede elektrische isolatie-eigenschappen
4. Dankzij de uitstekende bewerkbaarheid kan het tot zeer complexe mechanische onderdelen worden bewerkt.
5. Er kunnen mechanische structurele componenten van worden gemaakt, zoals tandwielen, lagers en pakkingen. Het kan ook worden gebruikt voor het maken van relais- en schakelaarbases en isolatiesteunen, eindafdekkingen van transformatoren en isolatieblokken, enz.
