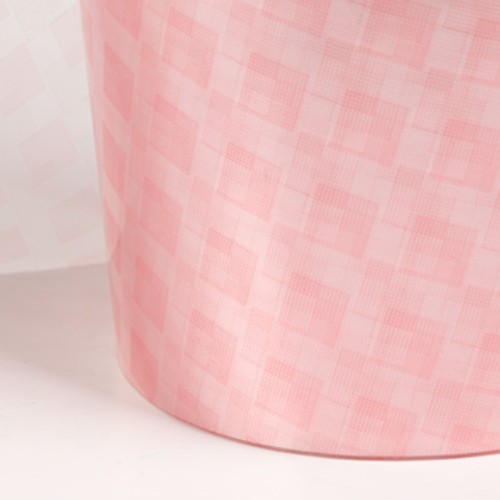

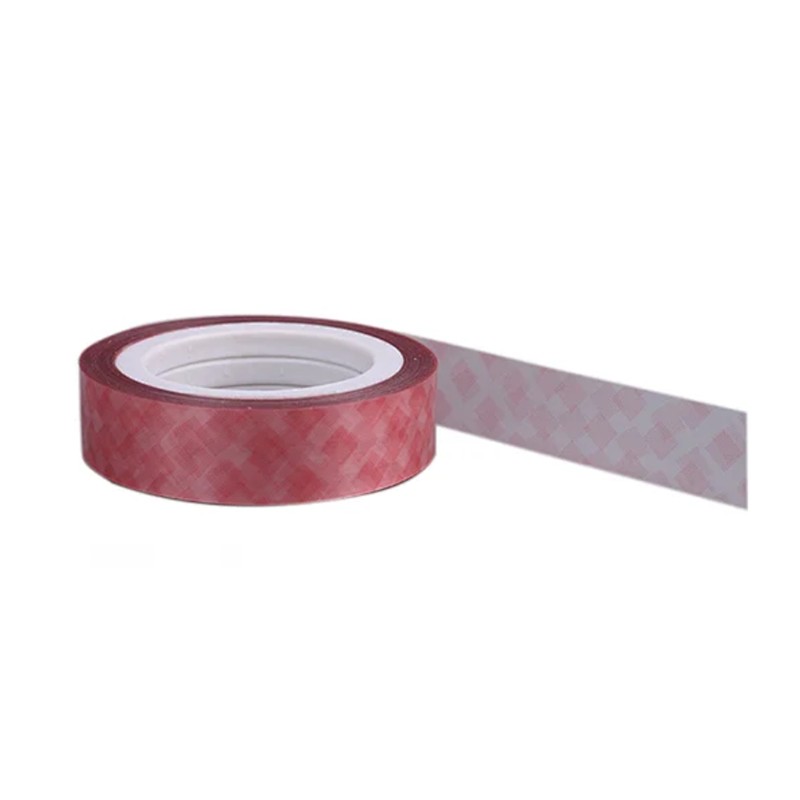

Hanyao Diamond gestippelde polyesterfilm, gemaakt in China, is een isolatiemateriaal dat wordt gemaakt door gemodificeerde speciale epoxy-isolatiehars in een ruitpatroon op elektrische polyesterfilm te coaten en deze tot een semi-uitgehard stadium te bakken. Enkelzijdige polyesterfilmproducten met ruitpatroon zijn normaal gesproken droog en niet volledig uitgehard en vertonen latente uithardingseigenschappen. De hechtende harslaag is niet gelijkmatig verdeeld, maar heeft eerder een uniform stippenpatroon met ruitpatroon.
De gaten zonder coating fungeren als kanalen bij het aanbrengen, wat zeer gunstig is voor de luchtcirculatie en warmteafvoer tussen isolatiematerialen, en de penetratie van vloeistoffen of gasisolatiematerialen vergemakkelijkt, waardoor coronaschade en plaatselijke stroomschade tot een minimum worden beperkt. Wanneer de lijmhars met diamantpatroon wordt aangebracht, smelt en hardt deze uit bij een bepaalde temperatuur en tijd tijdens het droogproces van de spiraal, waardoor een hechtend effect ontstaat.
Naarmate de temperatuur stijgt en de tijd voortduurt, hardt het weer uit. Dit garandeert een betrouwbare verbinding tussen aangrenzende wikkellagen tot een vaste wikkeleenheid. De kleefkracht van de gemodificeerde epoxyhars is voldoende om verplaatsing van de wikkellagen tijdens kortsluiting te voorkomen, waardoor de mechanische en fysische eigenschappen van de isolatiestructuur op lange termijn worden gegarandeerd.
| Nee. | Item | Eenheid | Vereisten | |||
| 1 | Dikte van de basisfilm | mm | 0,05 ± 0,005 | 0,07±0,010 | 0,10±0,010 | |
| 2 | Treksterkte | Mpa | ≥150 | |||
| 3 | Enkelzijdige hechting | urn | 15~20 | |||
| 4 | Gewicht per m² | enkelzijdig gecoat | g/cm2 | 76±2 | 102±2 | 144±2 |
| dubbele zijden gecoat | 82±3 | 108±3 | 150±3 | |||
| 5 | Krimp | % | ≤3 | |||
| 6 | Elektrische sterkte | V | ≥6000 | ≥7500 | ≥9000 | |
| 7 | Hechtkracht | Kpa | ≥35 | |||
Disclaimer: De beschreven prestatiecijfers, parameters en kenmerken zijn typische waarden onder specifieke testomstandigheden en kunnen variëren in daadwerkelijke toepassingen. Ze vormen geen garantie of prestatiegarantie onder alle omstandigheden. Gebruikers zijn verantwoordelijk voor het verifiëren van de geschiktheid van het product voor de beoogde toepassing.
1.Diamond gestippelde polyesterfilm is bestand tegen temperaturen tot 155 ℃
2. Het uitharden wordt uitgevoerd bij 90 ℃ ± 5 ℃ gedurende 16 uur; of bij 110℃±5℃ gedurende 6 uur.
3. Het moet worden opgeslagen in een droge, goed geventileerde en schone omgeving met een temperatuur van maximaal 25 ° C, en moet worden beschermd tegen hoge temperaturen en direct zonlicht.
4. De houdbaarheid is zes maanden. Als de hechtsterkte na de houdbaarheidsdatum wordt getest en de test doorstaat, kan het product nog steeds worden gebruikt.
5. Het wordt voornamelijk gebruikt voor tussenlaag- en turn-to-turn-isolatie in zwavelhexafluoride-instrumenttransformatoren en transformatoren.
