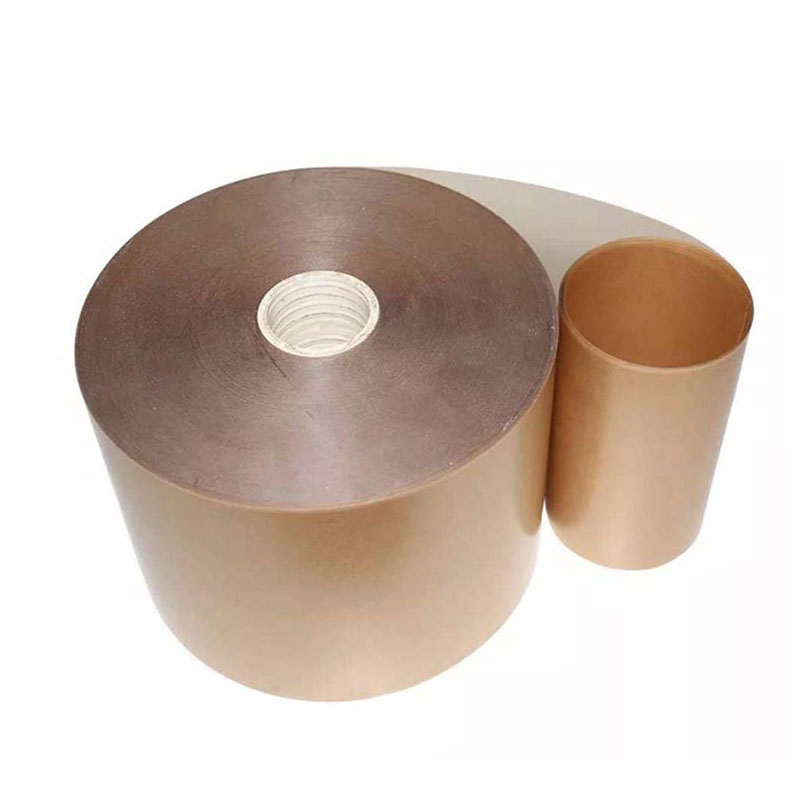

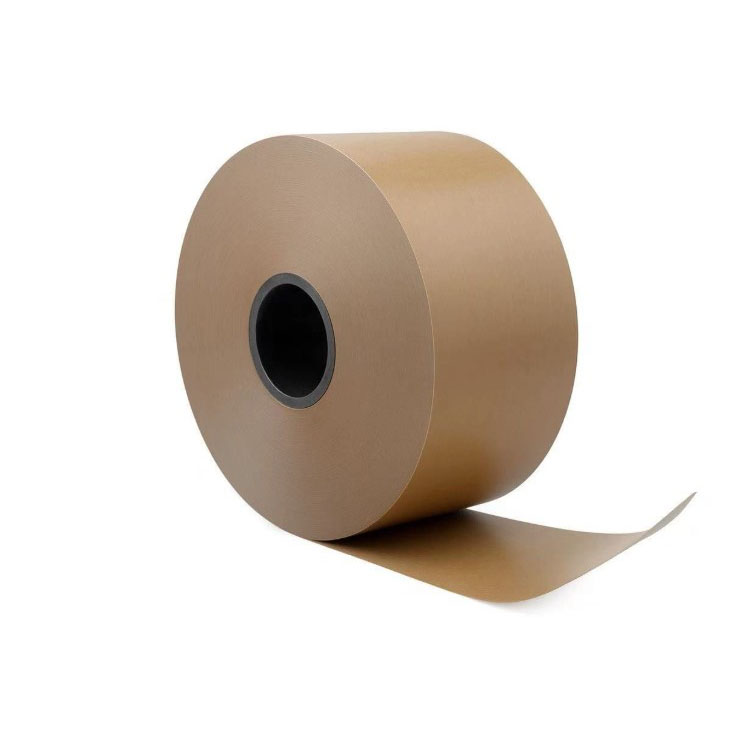

Condensatorpapier gelamineerd met polyesterfilm PMP van de fabrikant Hanyao is een dubbel- of meerlaags isolatiemateriaal dat wordt gevormd door het stevig aan elkaar hechten van cellulosecondensatorpapier en polyesterfilm door middel van specifieke processen (zoals heetpersen of lijmen). Het gebruik van condensatorpapier of polyesterfilm alleen heeft elk zijn voor- en nadelen, maar de combinatie ervan levert "complementaire voordelen en wederzijdse opheffing van de nadelen" op.
Condensatorpapier heeft een poreuze vezelstructuur, waardoor isolatieolie (impregneermiddel) er gemakkelijk volledig in kan doordringen. Het bevat echter nog steeds onzuiverheden en zwakke punten, heeft een slechte lokale coronaweerstand en is gevoelig voor veroudering. Polyesterfilm heeft een extreem hoge elektrische sterkte, laag diëlektrisch verlies, stabiele chemische eigenschappen en goede coronaweerstand. Het oppervlak is echter zeer dicht en glad, waardoor impregneermiddelen moeilijk kunnen binnendringen. De kleine luchtspleten binnenin zijn gevoelig voor gedeeltelijke ontlading onder hoge spanning, wat tot defecten kan leiden.
Na het lamineren fungeert de polyesterfilm als het "belangrijkste isolatiemiddel", terwijl het condensatorpapier fungeert als het "impregnatiekanaal", waardoor zwakke punten worden geëlimineerd en de algehele weerstandsspanning wordt verbeterd.
| NEE. | Item | eenheid | Waarde | ||||
| 1 | Nominale dikte | mm | 0.05 | 0.06 | 0.07 | 0.08 | 0.1 |
| 2 | Dikte afwijking | mm | ±0,005 | ±0,006 | ±0,007 | ±0,008 | ±0,01 |
| 3 | Nominale kwantitatieve en afwijking | g/m3 | 65±7 | 80±8 | 90±9 | 100±10 | 140±14 |
| 4 | Treksterkte (longitudinaal) | N/10mm | ≥50 | ≥60 | ≥70 | ≥80 | ≥100 |
| 5 | Doorslagspanning | Kv | ≥3 | ≥4 | ≥5 | ≥7 | ≥9 |
| 6 | Normale hechting | Geen gelaagdheid | |||||
| 7 | Thermische hechting (130 ± 2 ℃ 10 min) | Geen gelaagdheid, geen schuimvorming, geen lijmvloei | |||||
| 8 | Krimp（％） | <3 | |||||
Disclaimer: De beschreven prestatiecijfers, parameters en kenmerken zijn typische waarden onder specifieke testomstandigheden en kunnen variëren in daadwerkelijke toepassingen. Ze vormen geen garantie of prestatiegarantie onder alle omstandigheden. Gebruikers zijn verantwoordelijk voor het verifiëren van de geschiktheid van het product voor de beoogde toepassing.
1. Condensatorpapier gelamineerd met polyesterfilm PMP is bestand tegen temperaturen tot 130 ℃
2. Het heeft een goede mechanische sterkte en diëlektrische eigenschappen
3. Het wordt uitgehard onder een minimumtemperatuur van 120 ℃ gedurende 6 uur of 120 ℃ gedurende 2 uur bij ℃, of 1,5 uur bij 160 ℃.
4.Het wordt voornamelijk gebruikt voor het gieten van spanningstransformatoren, speciale E-klasse motoren en andere elektrische apparatuur.
