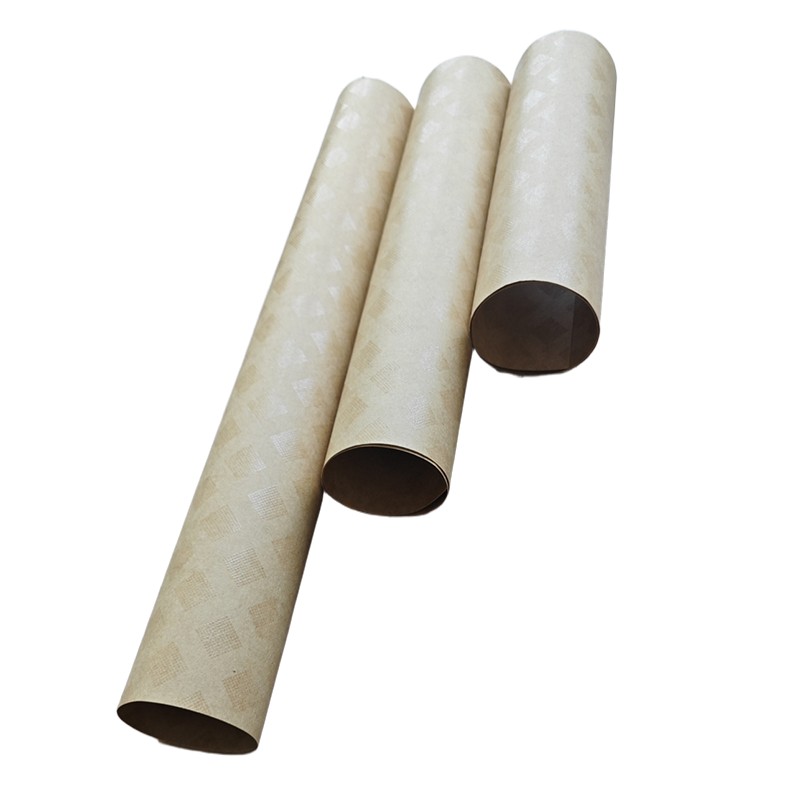

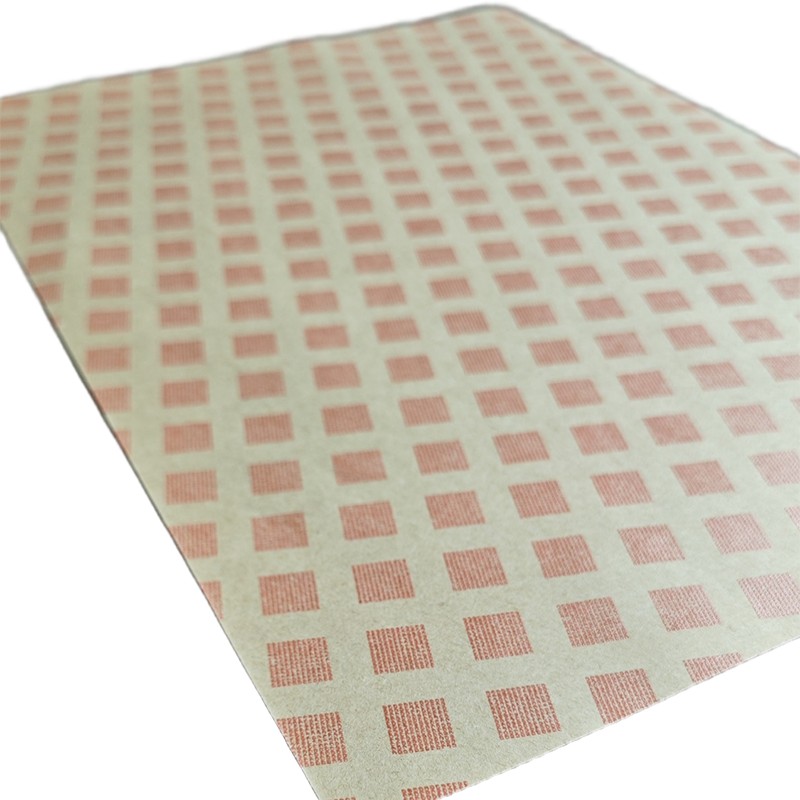

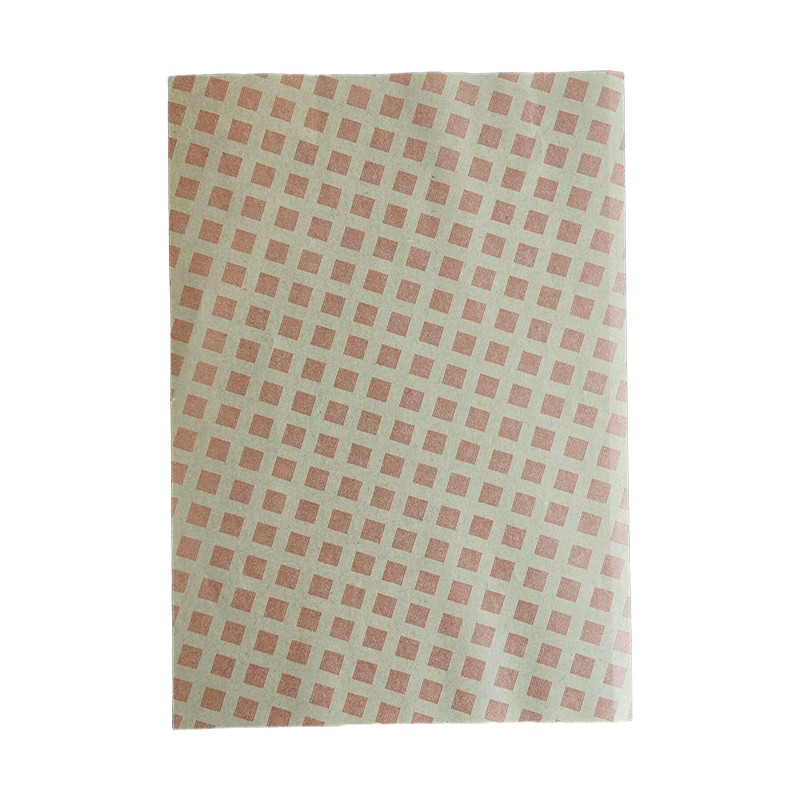

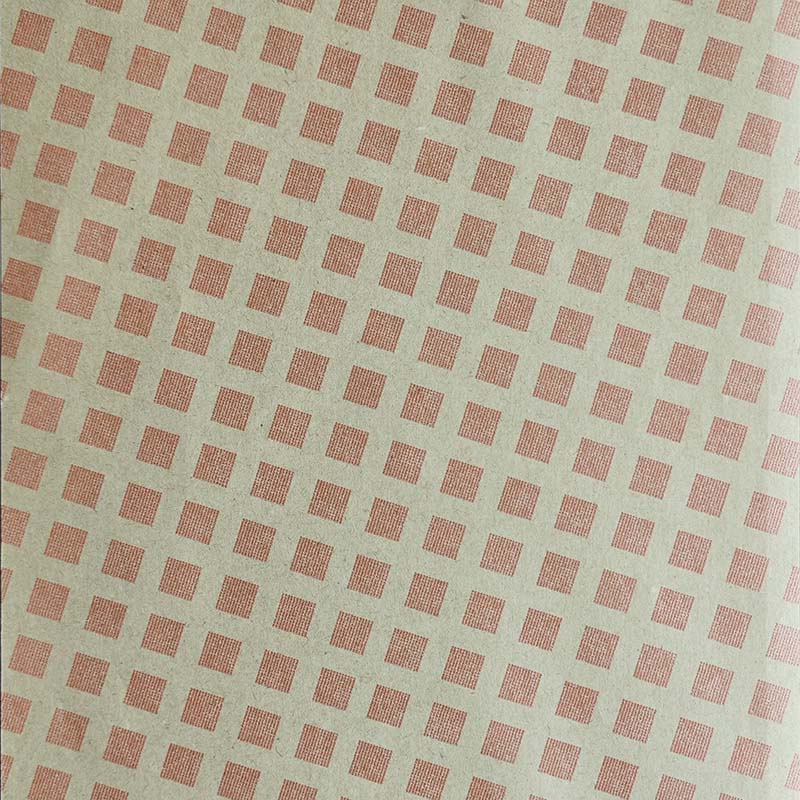

Als leverancier van diamantgestippeld papier biedt Hanyao onze klanten redelijke oplossingen. Het is ook bekend als DDP of Diamond Pattern Paper (DPP) en is een tussenlaagisolatiemateriaal gemaakt van hoogwaardig isolatiepapier als basismateriaal en gecoat met speciaal gemodificeerde epoxyhars in een ruitvormig patroon. Deze gedeeltelijk gecoate diamantpatronen zijn goed voor de afvoer van lucht en vocht tijdens het droogproces en voorkomen effectief gedeeltelijke ontlading. Na verhitting smelt de epoxyhars en hecht zich aan de spoelen en geleiders, wat de goede mechanische sterkte van de transformatorwikkelingen garandeert.
| Item | Eenheid | Maat | |||||||||||
| Nominale dikte | mm | 0.08 | 0.13 | 0.18 | 0.20 | 0.25 | 0.38 | ||||||
| Dikte en afwijking | mm | ±0,005 | ±0,007 | ±0,010 | ±0,010 | ±0,010 | ±0,015 | ||||||
| Dikte | g/cm3 | 0,85~1,10 | |||||||||||
| Enkelzijdige hechtingsdikte | urn | 6~12 | |||||||||||
| Vocht | ％ | 4,0 ~ 8,0 | |||||||||||
| Asgehalte | ％ | ≤1,0 | |||||||||||
| Geleidbaarheid van waterextractie | mS/m | ≤10 | |||||||||||
| PH van waterig extract | － | 6,5 ~ 8,5 | |||||||||||
| Olie-absorptie | ％ | ≥20 | |||||||||||
| Hechtkracht | Normaal | kPa | ≥650 | ||||||||||
| 100℃±2℃ | ≥400 | ||||||||||||
| Treksterkte | MD | N/10mm | ≥60 | ≥110 | ≥160 | ≥180 | ≥230 | ≥350 | |||||
| TD | ≥30 | ≥50 | ≥70 | ≥80 | ≥100 | ≥150 | |||||||
| Verlenging | MD | ％ | ≥2,0 | ||||||||||
| TD | ≥4,0 | ||||||||||||
| Scheursterkte | MD | mN | ≥450 | ≥900 | ≥1350 | ≥1500 | ≥2000 | ≥3000 |
|
||||
| TD | ≥500 | ≥1000 | ≥1500 | ≥1700 | ≥2300 | ≥3500 |
|
||||||
| Elektrische sterkte | In de lucht | Kv | ≥0,88 | ≥1,37 | ≥2,00 | ≥2,10 | ≥2,25 | ≥3,4 |
|
||||
| In olie | ≥4,40 | ≥7,00 | ≥9.00 | ≥9,80 | ≥11,50 | ≥17,50 |
|
||||||
| Verontreiniging van transformatorolie | － | Geen vervuiling (∆tanδ＜0,001） | |||||||||||
Disclaimer: De beschreven prestatiecijfers, parameters en kenmerken zijn typische waarden onder specifieke testomstandigheden en kunnen variëren in daadwerkelijke toepassingen. Ze vormen geen garantie of prestatiegarantie onder alle omstandigheden. Gebruikers zijn verantwoordelijk voor het verifiëren van de geschiktheid van het product voor de beoogde toepassing.
1. Hanyao diamant gestippeld papier is gemaakt van 100% sulfaatpulp, met hoge zuiverheid en uitstekende mechanische sterkte.
2. Tijdens het gebruiksproces moet dit materiaal gedurende 3 uur worden voorverwarmd op 90 ℃ ± 5 ℃ en vervolgens gedurende 6 uur worden uitgehard bij 125 ℃ ± 5 ℃ om de hechting te voltooien.
3. Het is bestand tegen temperaturen tot 105 ℃.

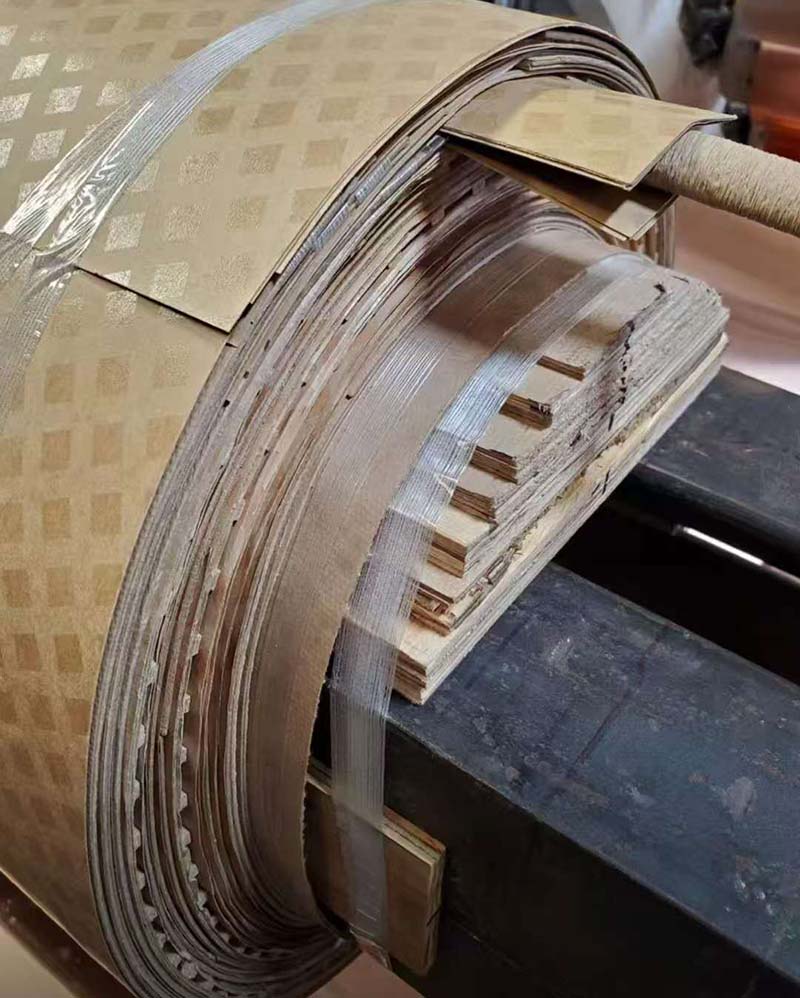

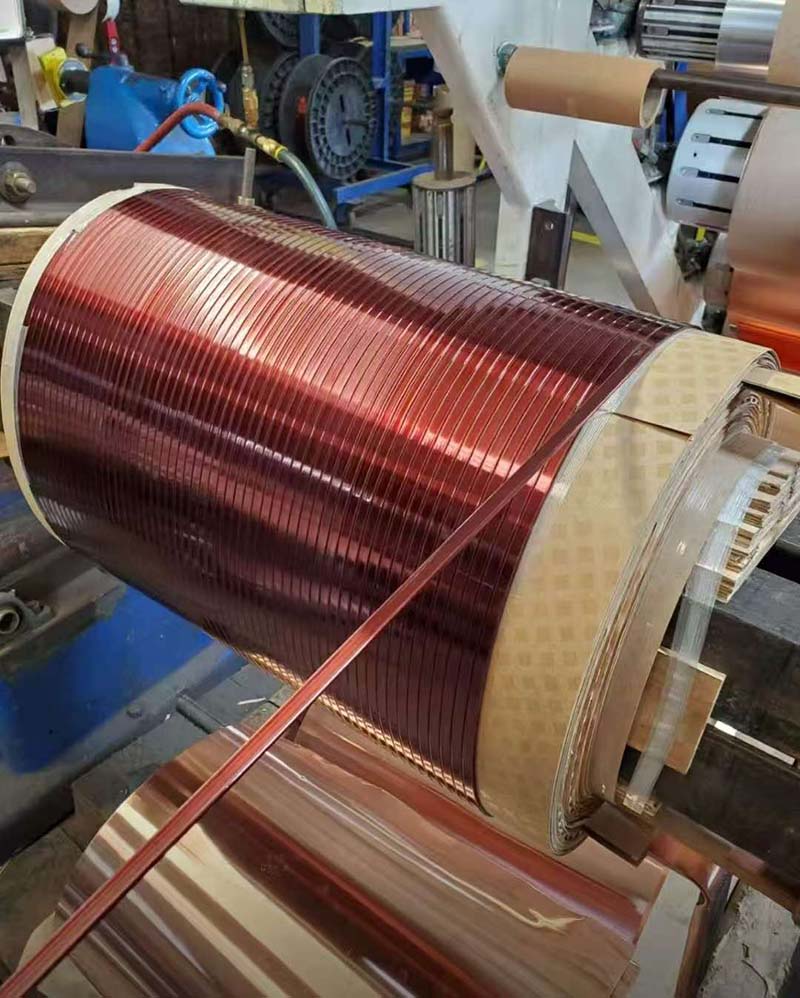

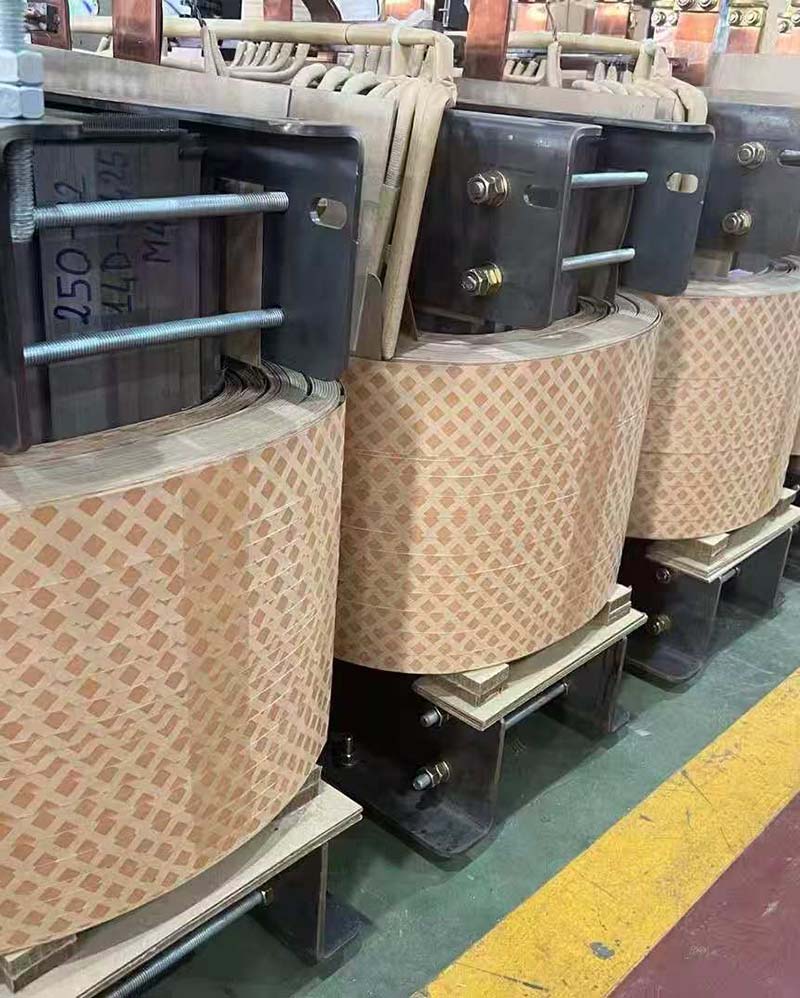

4. De producten worden veel gebruikt in tussenlaagisolatie en interturn-isolatie van in olie ondergedompelde stroomtransformatoren.
