Wanneer een olietransformator defect raakt, klinkt de hoofdoorzaak misschien eenvoudig: oververhitting, kapotte isolatie of een plotselinge uitschakeling. In werkelijkheid is solide isolatie achter de schermen vaak de ‘stille vermenigvuldiger’: het beïnvloedt de diëlektrische sterkte, thermische veroudering, mechanische stabiliteit onder kortsluitkrachten, en hoe goed het oliesysteem na jarenlang gebruik schoon en droog blijft.
Dit artikel legt uit watElektrische isolatiematerialen op olietransformatorendaadwerkelijk doen, waar kopers en ingenieurs meestal verbrand worden (letterlijk en financieel), en hoe materialen te kiezen die de productie, verzending, droging, olie-impregnatie en langdurige werking. U ontvangt ook een checklist die gereed is voor aanschaf, een vergelijkingstabel en een probleemoplossing sectie die u helpt symptomen te verbinden met oorzaken op materieel niveau.
Pijnpunt 1: “Dezelfde naam, andere prestaties.”
Twee materialen kunnen op dezelfde manier worden gelabeld (bijvoorbeeld ‘persplaat’), maar verschillen enorm qua dichtheidsuniformiteit, onzuiverheidsniveau, vochtgehalte en druksterkte. Die verschillen komen later naar voren als ongelijkmatige olie-impregnatie, lokale hotspots, of gedeeltelijke ontlading bij scherpe randen.
Pijnpunt 2: “Het kwam door de inkomende inspectie en faalde vervolgens tijdens de montage.”
Vaste isolatie is gevoelig voor hantering. Een schoon bord kan een besmettingsbron worden als het op stoffige apparatuur wordt gesneden, opgeslagen in vochtige lucht, of aangeraakt zonder elementaire controles op reinheid, vooral vóór het droog- en vacuümolieproces.
Pijnpunt 3: “Thermische marge is opgegeten.”
Als het isolatiesysteem als een handelsartikel wordt behandeld, kan de transformator thermische speelruimte verliezen. Ooit op cellulose gebaseerde isolatie leeftijden is de achteruitgang moeilijk terug te draaien. Het resultaat is een kortere levensverwachting en een hoger risico bij overbelasting.
Pijnpunt 4: “De veldomstandigheden komen niet overeen met die van het laboratorium.”
Zelfs een goed ontworpen isolatiesysteem kan eronder lijden als de vochtbeheersing, oliereinheid en onderhoudsroutines zwak zijn. Olieverontreiniging en binnendringend water verminderen de diëlektrische sterkte en versnellen de veroudering van zowel vloeibare als vaste isolatie.
Realitycheck:De meeste isolatiefouten worden niet veroorzaakt door één enkel dramatisch defect. Ze worden veroorzaakt door kleine compromissen opstapelen - materiaalkeuze + snijkwaliteit + vocht + onvolmaakte droging + vervuiling + bedrijfsstress. Het doel is om de stack-up vroegtijdig te stoppen.
In een in olie ondergedompelde transformator zijn vloeibare isolatie (olie) en vaste isolatie (papier/karton/composieten) ontworpen om samen te werken. Olie stroomt voor koeling en vult holtes; solide isolatie zorgt voor een stabiele afstand, mechanische sterkte en gecontroleerde diëlektrische paden. Als het goed wordt uitgevoerd, is het systeem bestand tegen elektrische spanning en hitte, terwijl de geometrie van de wikkelingen tientallen jaren stabiel blijft.
De vier banen waarvoor u moet specificeren
De meeste aankoopbeslissingen worden eenvoudiger als u elke materiaalfamilie aan een transformatorzone koppelt. Hieronder vindt u een praktische kaart die u kunt gebruiken bij het selecterenElektrische isolatiematerialen op olietransformatoren.
Op cellulose gebaseerd papier
Cellulosepersplaten en transformatorplaten
Thermisch verbeterde cellulose
Composieten voor hoge temperaturen
Gebruik dit als een sneltoets voor beslissingen. Het is geen vervanging voor ontwerpberekeningen, maar het helpt u duidelijke mismatches te voorkomen bij het selecterenElektrische isolatiematerialen op olietransformatoren.
| Materiële familie | Typisch transformatorgebruik | Sterke punten | Opletten |
|---|---|---|---|
| Kraftpapier | Tussenlaag- en loodisolatie, algemene wikkeltoepassingen | Goede olie-impregnering, kosteneffectief, bewezen prestaties | Vochtgevoeligheid, veroudering versnelt bij hitte en vervuiling |
| Crêpepapier | Loodverpakking, vormen die flexibiliteit vereisen | Vormbaar, goed voor complexe geometrieën, stabiel na olie-impregnering | Vereist een schone behandeling; Rimpels en vuil kunnen lokale stresspunten veroorzaken |

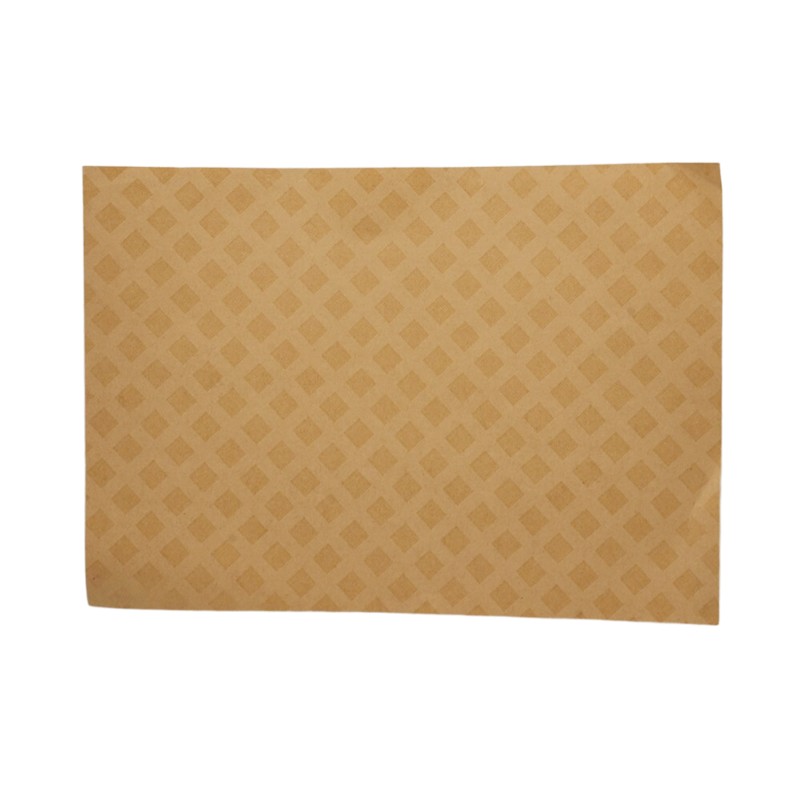

| Diamant gestippeld papier | Turn-to-turn of laagisolatie waarbij verlijmen/vergrendelen helpt | Verbetert de wikkelstabiliteit, ondersteunt een consistente afstand | Procesdiscipline is belangrijk; onjuist drogen of vervuiling vermindert de voordelen |
| Voorgecomprimeerd spaanplaat | Barrières, afstandhouders, eindisolatiedelen, steunblokken | Mechanische stabiliteit, helpt kritische spelingen te behouden | Uniformiteit van de dichtheid en vochtbeheersing zijn essentieel |
| Thermisch verbeterde cellulose | Papiertoepassingen met hogere thermische marges | Betere weerstand tegen thermische veroudering vergeleken met standaard celluloseopties | Heeft nog steeds strikte vochtcontrole en schone olieverwerking nodig |
| Materialen op aramidebasis | Hetere zones of ontwerpen die een hogere thermische stabiliteit vereisen | Hogere temperatuurtolerantie, goed voor veeleisende ontwerpen | Kosten, ontwerpcompatibiliteit en procesinstellingen moeten worden geverifieerd |
| Glasvezelharslaminaten | Structurele isolatiecomponenten in bepaalde transformatorarchitecturen | Sterke mechanische eigenschappen, goede maatvastheid | Randafwerking en netheid zijn belangrijk; bevestig oliecompatibiliteit en toepassingslimieten |
Hier is een workflow die u aan een inkoopteam en een montageteam kunt overhandigen zonder dat er een burgeroorlog ontstaat. Het dwingt vroegtijdig de juiste vragen af, voordat je vastloopt bij het herwerken van spoelen of het najagen van gedeeltelijke ontlading in de laatste tests.
Stap 1 Definieer de operationele spanningen in duidelijke taal
Stap 2 Vertaal spanningen naar materiaalvereisten
Stap 3 Schrijf inkoopspecificaties die 'look-alike'-vervangingen voorkomen
Tip van koper:Als de leverancier niet kan uitleggen hoe zijn materiaal zich gedraagt tijdens het drogen en impregneren met olie, je koopt geen isolatie, je koopt onzekerheid.
Je kunt uitstekend kopenElektrische isolatiematerialen op olietransformatorenen toch eindigen met zwakke prestaties als je ze behandelt als gewoon verpakkingspapier of generiek karton. Deze regels zijn eenvoudig en goedkoop, maar ze voorkomen dure mislukkingen.
Magazijn en verpakking
Snijden en bewerken
Mindset voor drogen en olie-impregneren
De droogstap is niet alleen maar ‘vocht eruit halen’. Het maakt de vaste isolatie klaar om olie gelijkmatig te accepteren en holtes te voorkomen. Leegtes zijn de plekken waar gedeeltelijke ontlading graag leeft. Als uw proces wordt overhaast, kan de transformator de eerste tests doorstaan en vervolgens verslechteren sneller in dienst.
Een leveranciersrelatie wordt aanzienlijk soepeler als u zich afstemt op hoe ‘kwaliteitsbewijs’ eruit ziet. Vraag in plaats van vage beloftes om documentatie die de herhaalbaarheid ondersteunt.
Als u gegoten onderdelen of op maat gesneden isolatieonderdelen aanschaft, voegt u deze twee vragen toe: (1) Hoe wordt stof gecontroleerd tijdens de bewerking? (2) Hoe worden randen afgewerkt om de concentratie van elektrische spanningen te verminderen?
Als er iets misgaat, verstrijkt de tijd snel: de productieschema's verschuiven, de leveringsdata voor klanten verschuiven en iedereen begint de schuld geven aan de laatste persoon die de transformator heeft aangeraakt. Met dit gedeelte kunt u de mogelijke bijdragers aan isolatie snel identificeren.
Veel voorkomende symptomen en verdachten op materieel niveau
Als u één enkele leverancier wilt die meerdere isolatiebehoeften voor de bouw van olietransformatoren kan ondersteunen, kunt u samenwerken met een gefocust fabrikant kan de kwalificatiewerklast verminderen en de consistentie tussen projecten verbeteren.Suzhou Hanyao nieuwe materialen Co., Ltd. biedt een portfolio dat naast de productie ook veelgebruikte vaste isolatieproducten voor olietransformatortoepassingen omvat en testondersteuning waarmee kopers de materiaalprestaties van batch tot batch consistent kunnen houden.
Wanneer dat het belangrijkst is
Het behandelen als verwisselbaar basismateriaal. Kleine verschillen in dichtheid, vocht, zuiverheid en bewerkingskwaliteit kan holtes, scherpe spanningspunten en versnelde veroudering veroorzaken na impregnatie met olie.
Niet altijd. Veel betrouwbaarheidsproblemen komen voort uit vochtbeheersing, vervuiling en procesdiscipline – en niet alleen uit de warmteklasse. Een hogere thermische stabiliteit helpt wanneer uw ontwerphotspot of laadprofiel dit vereist, maar moet gepaard gaan met een sterke procescontrole.
Vocht vermindert de diëlektrische sterkte en versnelt de veroudering van vaste isolatie. Het verhoogt ook het risico op gedeeltelijke ontlading door ongunstige elektrische omstandigheden te ondersteunen, vooral wanneer het drogen en impregneren niet zijn geoptimaliseerd.
Begin met diktecontroles, screening van visuele defecten, verpakkingsintegriteit en beoordeling van batchdocumentatie. Het belangrijkste is dat bevestig de opslagomstandigheden en hoe lang de materialen vóór aankomst zijn blootgesteld. Met eenvoudige discipline worden veel problemen vroegtijdig opgemerkt.
Controleer de randafwerking, houd de bewerking schoon, verwijder stof, vermijd scherpe hoeken en zorg ervoor dat het drogen en impregneren met olie plaatsvindt grondig om holtes te voorkomen. Bij de preventie van Parkinson gaat het niet zozeer om één wondermateriaal, maar meer om een consistente uitvoering.
De beste transformatoren zijn niet afhankelijk van geluk; ze vertrouwen op materialen die voldoen aan de elektrische, thermische en mechanische eisen van het ontwerp. en op processen die deze materialen schoon, droog en correct geïmpregneerd houden. Wanneer u kiestElektrische isolatiematerialen op olietransformatorenmet een mentaliteit om fouten te voorkomen vermindert u het aantal herbewerkingen, beschermt u de testopbrengsten en verbetert u de betrouwbaarheid op de lange termijn in het veld.
