Wanneer een motor defect raakt, is de hoofdoorzaak vaak niet het koper of staal; het is het isolatiesysteem dat het stilletjes begaf onder hitte, trillingen, vocht, elektrische spanning of blootstelling aan chemicaliën. Dit artikel legt uit hoeElektrische isolatiematerialen op motorenwerk als compleet systeem (geen enkel vel of tape), met welke pijnpunten kopers en onderhoudsteams worden geconfronteerd, en hoe materialen moeten worden gekozen die de uitvaltijd verminderen, garantierisico en onvoorspelbare herbewerking. Daarnaast krijgt u een praktische selectiechecklist, een vergelijkingstabel van gangbare isolatiematerialen, en een veelgestelde vraag over de veel voorkomende vraag ‘Wat is er misgegaan?’ scenario's.
Elektrische isolatiematerialen op motorenomvat alle niet-geleidende componenten die voorkomen dat de stroom de verkeerde kant op gaat. Dat betekent niet alleen zichtbare delen zoals slotliners en fasepapier, maar ook tapes, hoezen, wiggen, bindkoorden, vernissen, impregneren harsen en composieten die de wikkelingen gedurende de gehele levensduur van de motor beschermen.
De grootste misvatting is dat isolatie als één enkel product wordt behandeld. In werkelijkheid zijn de isolatieprestaties van een motor afkomstig van agecoördineerd systeem:
Als u materialen koopt, motoren bouwt of onderhoud beheert, heeft u waarschijnlijk met minstens één van deze problemen te maken gehad:
Een praktisch begrip vanElektrische isolatiematerialen op motorenhelpt u de echte oorzaken van mislukkingen aan te pakken, U geeft dus geld uit waar het downtime voorkomt, en niet waar het er alleen goed uitziet op een datasheet.
Beschouw een motorwikkeling als drie beschermingslagen, elk met verschillende soorten spanning:
Uw materiaalkeuze moet aansluiten bij het stressprofiel. Een motor in een vochtige omgeving kan bijvoorbeeld een sterke vochtbestendigheid nodig hebben impregnatiekwaliteit, terwijl een VFD-aangedreven motor prioriteit kan geven aan ontladingsweerstand en robuuste draai-isolatie.
Hieronder vindt u een praktische vergelijkingstabel om u te helpen materialen en gebruiksscenario's te matchen. De beste keuze hangt af van spanningsklasse, temperatuurklasse, inschakelduur en milieu.
| Materiaaltype | Typische vormen | Sterke punten | Opletten | Veel voorkomende motortoepassingen |
|---|---|---|---|---|
| Composieten van polyesterfilms | Film, laminaat, flexibele platen | Goede elektrische sterkte, stabiele dikte, eenvoudige verwerking | Randbeschadiging bij ruwe behandeling; temperatuurlimieten zijn afhankelijk van het composietontwerp | Sleufvoeringen, fasescheiders, tussenlaagisolatie |
| Aramide papiercomposieten | Papier, laminaat | Hoge thermische duurzaamheid, goede mechanische prestaties | De kosten kunnen hoger zijn; vereist een schone verwerking voor de beste hechting/impregnering | Motoren met hoge temperaturen, zware toepassingen, veeleisende omgevingen |

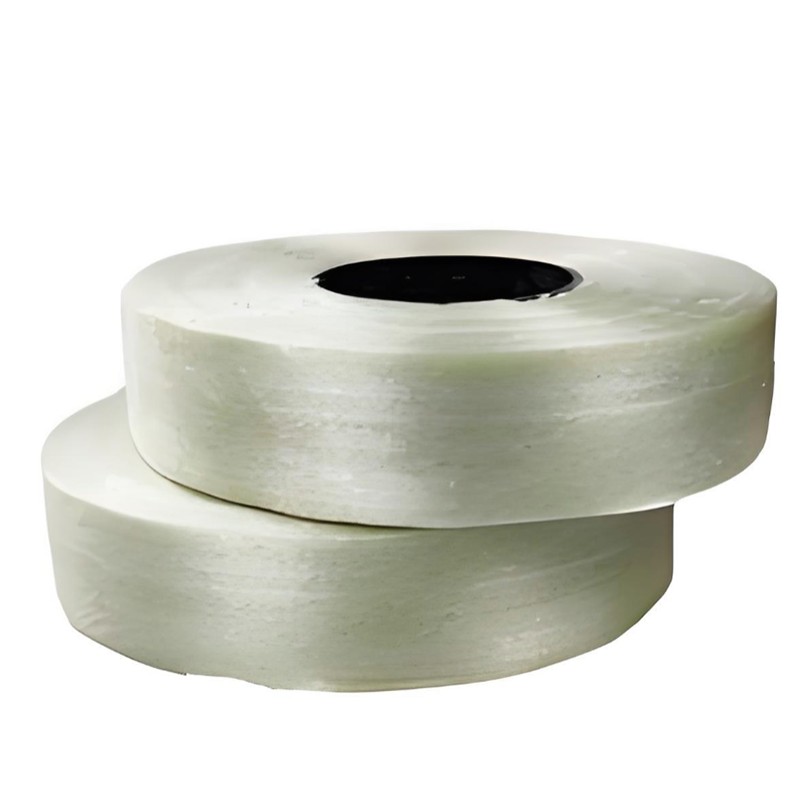

| Glasvezel (met hars) | Hoezen, tape, doek | Uitstekende hittebestendigheid en mechanische versterking | Kan schurend zijn; vereist een goede combinatie van hars en lak | Looddraadhuls, versteviging van de eindwikkeling, binding |
| Isolatie op basis van mica | Tape, platen, composieten | Uitstekende hoogspanningsprestaties en ontladingsweerstand | Complexiteit van verwerking; dikte en impregnatiecontrole zijn belangrijk | Midden-/hoogspanningsspoelen, kritische isolatiezones |
| Impregneerlak/hars | Dip- en baklak, VPI-hars | Vergrendelt wikkelingen, verbetert de diëlektrische sterkte, blokkeert vochtpaden | Procesgevoelig: viscositeit, uithardingsprofiel en zuiverheid zijn doorslaggevend | Statorimpregnering, stabilisatie van de eindwikkeling, bescherming tegen vocht |

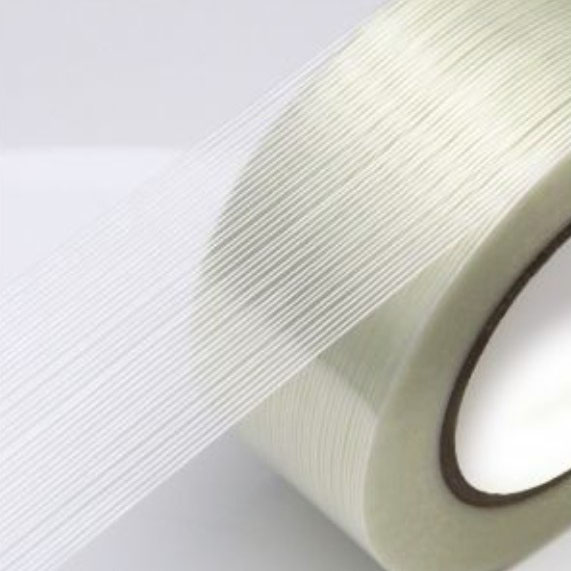

| Elastomere / speciale tapes | Isolatietape, bindtape | Snelle applicatie, goede vervormbaarheid, gerichte versteviging | Lijmveroudering onder hitte; compatibiliteit met vernis is belangrijk | Looduitgangen, spoelband, bescherming tegen schuren |
Een betrouwbaar isolatieontwerp combineert vaak meerdere materialen. Een robuuste sleufvoering kan bijvoorbeeld worden gecombineerd met fasepapier en glasvezelhuls bij loden uitgangen, vervolgens versterkt met een goed uitgeharde vernis. Dit is waaromElektrische isolatiematerialen op motorenmoet worden geëvalueerd als een geïntegreerd pakket.
Hier is een selectieworkflow die u daadwerkelijk kunt gebruiken, of u nu een nieuwe motor ontwerpt of isolatie vervangt tijdens een reparatie.
Praktische tip:Als u invertergestuurde motoren gebruikt, let dan extra op de robuustheid en ontladingsweerstand. Er kan een motor passeren eenvoudige hipot-tests en gaan nog steeds snel achteruit als spanningsstijgingstijden en herhaalde pieken zwakke plekken aanvallen.
Veel kopers willen ook een stabiele, herhaalbare supply chain. Dit is waar het werken met een gespecialiseerde fabrikant de variabiliteit kan verminderen.Suzhou Hanyao nieuwe materialen Co., Ltd.richt zich op isolatiematerialen die worden gebruikt in motorsystemen en die nuttig kunnen zijn wanneer u dat nodig heeft consistente diktecontrole, betrouwbaar verwerkingsgedrag en materiaalopties die passen bij verschillende motorbelastingsprofielen.
Een sterk inkomend inspectieprogramma voorkomt kopzorgen achteraf. Afhankelijk van uw toepassing kunt u deze controles overwegenElektrische isolatiematerialen op motoren:
Als je variaties tussen batches ziet, geef dan niet alleen de schuld aan het materiaal. Controleer de opslagomstandigheden (vochtigheid en temperatuur), hantering schade aan de randen en of de viscositeit en het uithardingsprofiel van uw lak in de loop van de tijd zijn veranderd. Isolatieprestaties zijn uiterst procesgevoelig.
Isolatiefouten zien er in het veld vaak mysterieus uit, maar zijn meestal terug te voeren op een paar herhaalbare patronen:
Als je maar één ding oplost:verminder holtes en zwakke punten. Veel elektrische storingen beginnen bij kleine luchtspleten, scherpe randen of slecht hechtende lagen. Betere impregnatiecontrole en gedisciplineerde montagepraktijken leveren vaak buitensporige betrouwbaarheidswinsten op.
Om te kopenElektrische isolatiematerialen op motorenMet minder verrassingen kunt u deze checklist gebruiken wanneer u leveranciers vergelijkt of een nieuw materiaal goedkeurt:
Het doel is simpel: isolatie moet de totale eigendomskosten verlagen, en niet alleen de aankoopprijs. Wanneer je isolatie als een systeem beschouwt, u zult minder ‘goedkoop vandaag, duur morgen’-beslissingen nemen.
Kiezen op basis van een enkele parameter (zoals temperatuurklasse) en daarbij de omgeving, mechanische belasting en het productieproces negeren. Een materiaal kan een “hoge temperatuur” hebben, maar toch vroegtijdig bezwijken als gevolg van vocht, trillingsslijtage of slechte harscompatibiliteit.
Fabriekstests valideren vaak de onmiddellijke diëlektrische sterkte, maar fouten in de praktijk worden vaak veroorzaakt door verouderingsmechanismen – warmtewisselingen, vervuiling, binnendringend vocht en wikkelbewegingen. Deze problemen stapelen zich op totdat de isolatiemarge instort.
Vaak wel. Snelle spanningsstijgingstijden en zich herhalende pieken kunnen de isolatie van bocht tot bocht onder druk zetten en ontladingsgerelateerde schade versnellen. Vooral het versterken van zwakke punten en het verbeteren van de impregnatiekwaliteit worden belangrijk.
Focus op randbescherming en taaiheid: kies liners met een betere scheurweerstand, controleer snijgereedschappen en bramen en controleer gleufranden. Controleer ook de uniformiteit van de dikte om “te strak om in te brengen”-situaties te voorkomen die tot schade leiden.
Vraag naar typische tolerantiebereiken, traceerbaarheidspraktijken van batches en advies over procescompatibiliteit (snijden, vormen, impregneren, uitharden). Een leverancier die het volledige motorisolatiesysteem begrijpt, kan u helpen verborgen storingsmodi te voorkomen.
Motoren leiden een zwaar leven: hitte, trillingen, stroompieken en rommelige omgevingen zorgen er allemaal voor dat de isolatie kapot gaat. Het goede nieuws is dat isolatieproblemen zijn zelden willekeurig. Met een systeembenadering van Elektrische isolatiematerialen op motoren, je kunt verbeteren betrouwbaarheid, minder herbewerking en stabilisatie van de kwaliteit tijdens productiepartijen en reparatiecycli.
Wilt u hulp bij het selecteren van een praktisch isolatiepakket voor uw motortype en bedrijfsomstandigheden? neem contact met ons opom uw spanningsniveau te bespreken, omgeving, thermisch doel en procesmethode, zodat u van ‘het zou moeten werken’ naar ‘het blijft werken’ kunt gaan.
