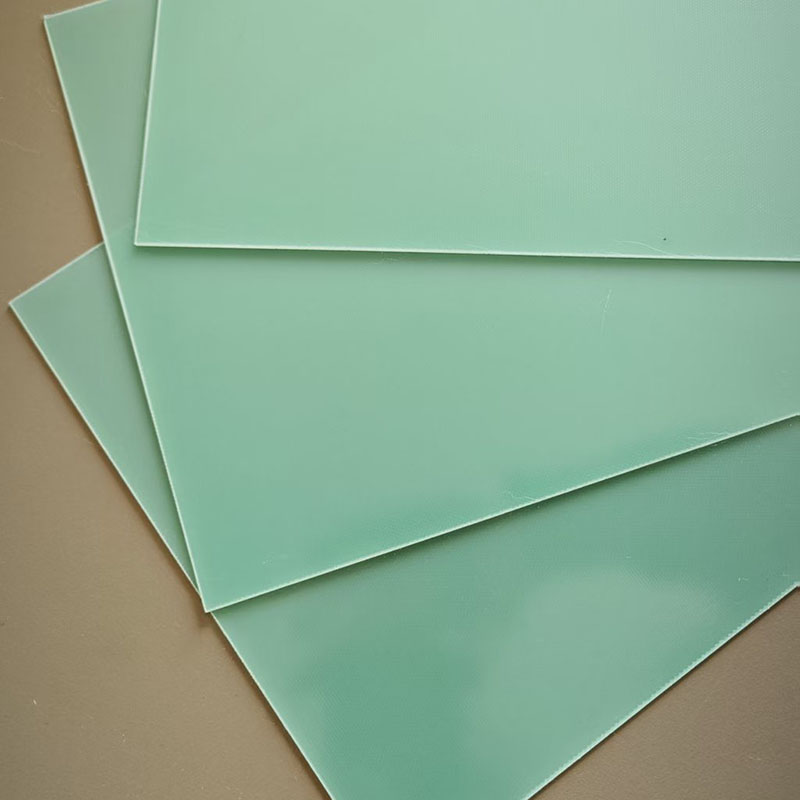

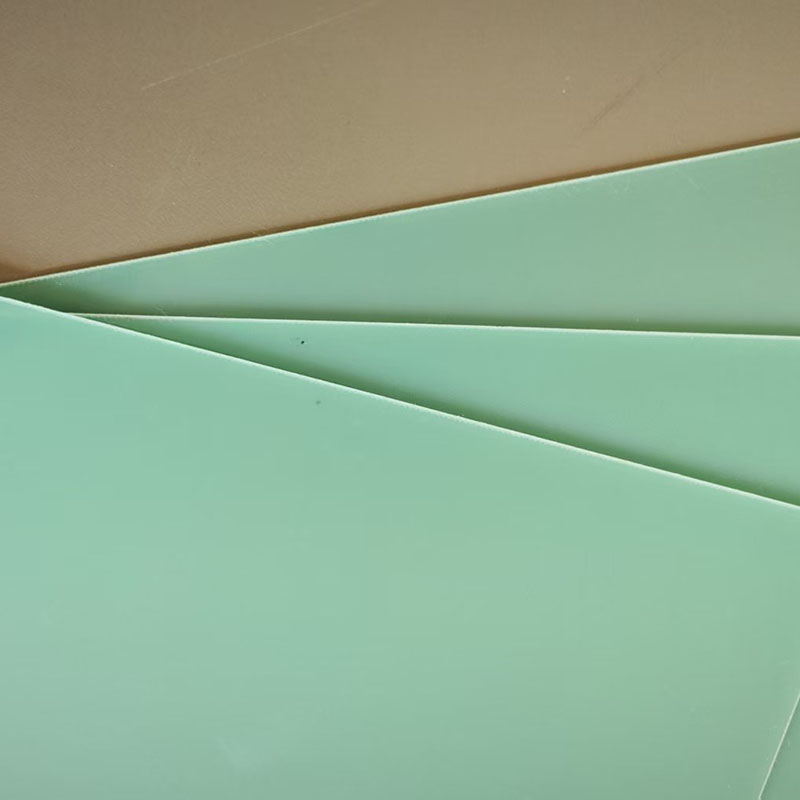

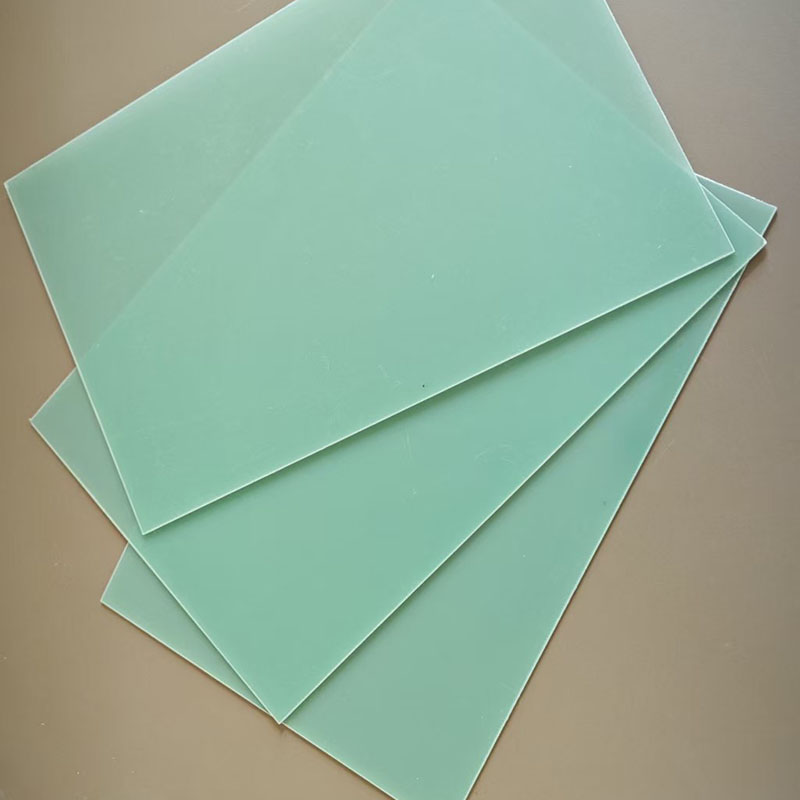

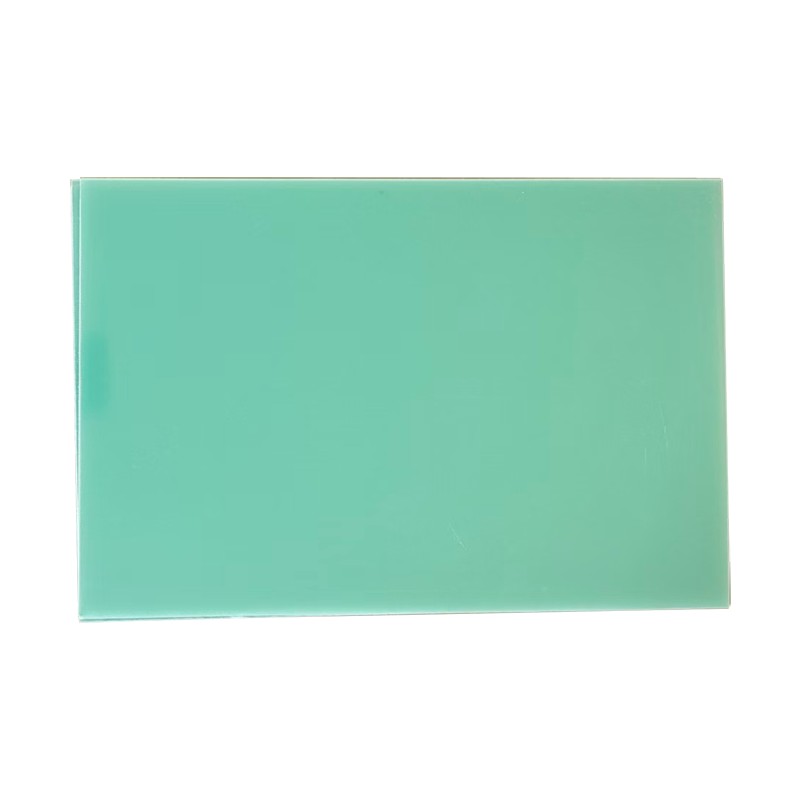

Elektrische isolatie FR4 Epoxy glasvezelplaat geleverd door de Hanyao-fabriek is een composietlaminaatmateriaal gemaakt door glasvezeldoek van elektronische kwaliteit (E-glas) te impregneren met epoxyhars als lijm en uit te harden door heet persen. Het is meestal doorschijnend tot ondoorzichtig groen (de kleur van vlamvertragende epoxyhars), maar het is ook verkrijgbaar in geel, blauw, wit en andere kleuren. Het oppervlak is glad.FR4 epoxy glasvezelplaat heeft uitstekende mechanische eigenschappen, diëlektrische eigenschappen en thermische stabiliteit.
Glasvezeldoek geeft het een hoge mechanische sterkte, waardoor het bestand is tegen buigen en vervorming, en uitstekende ondersteuning en fixatie biedt voor elektronische componenten. De dimensionale veranderingen zijn minimaal onder verschillende omgevingsomstandigheden (zoals variaties in temperatuur en vochtigheid), waardoor de nauwkeurigheid van het circuit wordt gegarandeerd. FR-4 epoxyplaat is een zeer sterk, zeer isolerend, vlamvertragend, hittebestendig, gemakkelijk te verwerken en goedkoop composiet technisch materiaal. Het is het belangrijkste materiaal dat wordt gebruikt bij de vervaardiging van stijve printplaten en ondersteunt de hele moderne elektronica-industrie.
| Item | Parameternaam | Vereisten | Testmethode |
| Mechanische eigenschappen | Dikte | 1,80 - 1,90 g/cm³ | - |
| Buigsterkte | ≥ 400 MPa | IPC-4101 / GB/T 4722 | |
| Treksterkte | ≥ 300 MPa | IPC-4101 | |
| Elasticiteitsmodulus | ≥ 20 GPa | - | |
| Poisson-ratio | ~0,18 | - | |
| Thermische eigenschappen | Hittebestendigheid op lange termijn | 130 - 150 °C | - |
| temperatuur van warmtevervorming | ≥ 130 °C | ASTM D648 | |
| Glasovergangstemperatuur | 130 - 180 °C (Tg)Midden Tg: 135-150°CHoge Tg: 170-180°C | DSC/TMA | |
| Thermische ontledingstemperatuur | > 320 °C (Td5%) | TGA | |
| Lineaire uitzettingscoëfficiënt | 13 - 18 ppm/°C (X-Y-as)60 - 80 ppm/°C (Z-as) | IPC-TM-650 | |
| Thermische geleidbaarheid | 0,2 - 0,3 W/(m·K) | ASTM C177 | |
| Elektrische eigenschappen | Diëlektrische sterkte | ≥ 40 kV/mm | ASTM D149 |
| Volumeweerstand | ≥ 10¹² MΩ·cm | ASTM D257 | |
| Oppervlakteweerstand | ≥ 10¹² MΩ·cm | ASTM D257 | |
| Relatieve permittiviteit | 4,2 - 4,8 (1 MHz / 1 GHz) | ASTM D150 | |
| Diëlektrische verliesfactor | 0,015 - 0,025 (1MHz / 1GHz) | ASTM D150 | |
| Vlamvertraging en andere eigenschappen | Vlamvertragende kwaliteit | UL 94 V-0 |
|
| Hygroscopiciteit | 0,1% - 0,2% (elektrische eigenschappen en Tg nemen af na waterabsorptie.) | ASTM D570 | |
| Chemische resistentie | Uitstekend |
|
|
| Verwerkbaarheid | Uitstekend |
|
Disclaimer: De beschreven prestatiecijfers, parameters en kenmerken zijn typische waarden onder specifieke testomstandigheden en kunnen variëren in daadwerkelijke toepassingen. Ze vormen geen garantie of prestatiegarantie onder alle omstandigheden. Gebruikers zijn verantwoordelijk voor het verifiëren van de geschiktheid van het product voor de beoogde toepassing.
1.Elektrische isolatie FR4 Epoxy glasvezelplaat is bestand tegen temperaturen tot 130 ℃.
2.De vlambestendigheid is UL 94-V0.
3. Het heeft een uitstekende mechanische sterkte en glasvezeldoek biedt extreem hoge sterkte en maatvastheid, waardoor het geschikt is als structureel en ondersteunend onderdeel.
4. Het heeft een hoge isolatieweerstand, een hoge volumeweerstand en een hoge oppervlakteweerstand, die de stroom effectief kan isoleren en kortsluiting kan voorkomen.
5. Het wordt gebruikt als verdeelkast, de schakelapparatuur omvat railisolatiewanden, steunen, boogdovende roosters of isolerende scheidingswanden, frames en steunen in transformatoren
