Welke elektrische isolatiematerialen op olietransformatoren voorkomen kostbare storingen?

Olietransformatoren staan ​​bekend om hun stabiele prestaties, maar de meeste onverwachte storingen beginnen niet met “olieproblemen” – ze beginnen wanneer de isolatie stilletjes veroudert, vocht absorbeert of mechanische sterkte verliest. Als u materialen selecteert, een reparatie uitvoert of herhaalde fouten probeert te voorkomen, is het isolatiesysteem de plek waar betrouwbaarheid wordt gewonnen (of verloren).

Abstract

In deze handleiding wordt uitgelegd hoeElektrische isolatiematerialen op olietransformatorensamenwerken als een systeem – papier, karton, afstandhouders, barrièrecomponenten en opties voor hoge temperaturen – en hoe u deze kunt kiezen op basis van hitte, vochtrisico, diëlektrische veiligheidsmarge en mechanische belastingen. U krijgt praktische beslissingsregels, een vergelijkingstabel, veelvoorkomende storingspatronen, onderhoudstips en een FAQ die is ontworpen voor kopers, technici en onderhoudsteams die minder uitval en een langere levensduur van de transformator willen.

Inhoudsopgave

• Overzicht
• Waarom isolatiematerialen belangrijker zijn dan de meeste mensen denken
• Denk aan een ‘isolatiesysteem’ en niet aan ‘enkelvoudig materiaal’
• Kernisolatiematerialen gebruikt in olietransformatoren
• Hoe u materialen kiest voor uw werkelijke bedrijfsomstandigheden
• Vergelijkingstabel: waar elk materiaal het beste past
• Veelvoorkomende faalmodi en wat ze gewoonlijk betekenen
• Inkoopchecklist: wat u aan leveranciers moet vragen voordat u koopt
• Veelgestelde vragen

Overzicht

1. Wat isolatie eigenlijk doet in een met olie gevulde transformator
2. De bouwstenen: cellulose, karton, barrières, afstandhouders, upgrades voor hoge temperaturen
3. Selectieregels op basis van temperatuur, vocht, spanningsbelasting en mechanische krachten
4. Hoe u vroegtijdige veroudering kunt opmerken en kunt voorkomen dat dezelfde storing na reparatie opnieuw optreedt
5. Aankoop- en kwaliteitscontroles die het risico vóór installatie verminderen

Waarom isolatiematerialen belangrijker zijn dan de meeste mensen denken

Het pijnpunt dat veel operators delen, is brutaal eenvoudig: transformatoren hebben de neiging om op het slechtst mogelijke moment uit te vallen. En als ze dat wel doen, is de schade zelden ‘een enkel slecht deel’. Het is typisch een kettingreactie die begint met veroudering van de isolatie:

• Onverwachte ritten en storingen:de isolatie verzwakt totdat een piek of een hotspot een storing veroorzaakt.
• Herhaalde storingen na reparatie:het vervangen van alleen olie of één isolatieplaat lost de onderliggende vocht-/thermische geschiedenis niet op.
• Stijgende onderhoudskosten:gedeeltelijke ontlading, koolstofregistratie en vervuiling versnellen de slijtage.
• Verkorte levensduur onder “normale” belasting:hoge omgevingstemperaturen, harmonischen en overbelastingscycli kunnen cellulose stilletjes verouderen.

Met andere woorden,Elektrische isolatiematerialen op olietransformatorenzijn geen achtergronddetail – ze zijn de ‘levensondersteuning’ van de transformator. Kies goed, en je koopt jaren. Als je slecht kiest, koop je problemen.

Denk aan een ‘isolatiesysteem’ en niet aan ‘enkelvoudig materiaal’

Olietransformatoren vertrouwen op een gelaagde verdediging. Elke laag heeft een andere taak en de beste resultaten worden behaald als de materialen compatibel zijn met olie, stabiel zijn bij bedrijfstemperatuur en sterk genoeg zijn om mechanische belasting te overleven.

Een praktische insteek: als je één stuk verandert (papiersoort, dikte van het karton, lijmpatroon, geometrie van de afstandhouders), kijk dan wat die verandering doet met de droogtijd, de olie-impregnatie, de spelingen en de mechanische klemdruk. Dit is waar veel ‘het zag er goed uit op papier’-projecten zijwaarts gaan.

Kernisolatiematerialen gebruikt in olietransformatoren

Hieronder staan ​​de isolatiefamilies die het meest worden gebruikt in met olie gevulde ontwerpen. Uw exacte materiaallijst is afhankelijk van de spanningsklasse, de wikkelingsstructuur, het thermische klassedoel en de productiemethode, maar deze bouwstenen komen steeds weer terug.

• Isolatiepapier op cellulosebasis (kraftpapier, kabelpapier, crêpepapier):veel gebruikt voor turn-to-turn en laagisolatie vanwege de sterke diëlektrische prestaties wanneer het droog en met olie geïmpregneerd is. Crêpe-formaten voegen rek en vervormbaarheid toe aan leads en onregelmatige vormen.

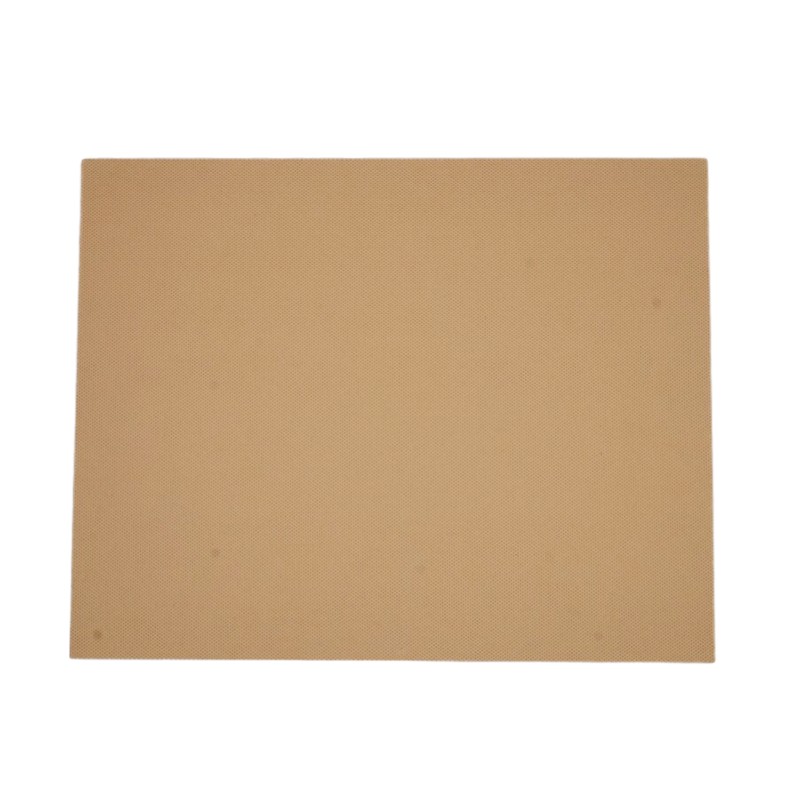

• Karton (cellulosekarton, gelamineerd karton):dikkere structurele isolatie gebruikt voor barrières, afstandhouders, eindringen en oliekanalen. Het biedt mechanische ondersteuning en stabiele spelingen – van cruciaal belang wanneer de transformator kortsluitkrachten waarneemt.
• Starre barrièrecomponenten (cilinder-/barrièreplaatconstructies):gebruikt om de distributie van elektrische velden te regelen, vooral bij ontwerpen met een hogere spanning. Een juiste barrièregeometrie kan plaatselijke spanning en de kans op gedeeltelijke ontlading verminderen.
• Met olie geïmpregneerde isolatieconstructies:de meeste cellulosematerialen worden elektrisch veel sterker na gecontroleerd drogen en olie-impregnatie. De proceskwaliteit (doelvocht, vacuümprofiel, zuiverheid van de olie) is net zo belangrijk als het basismateriaal.

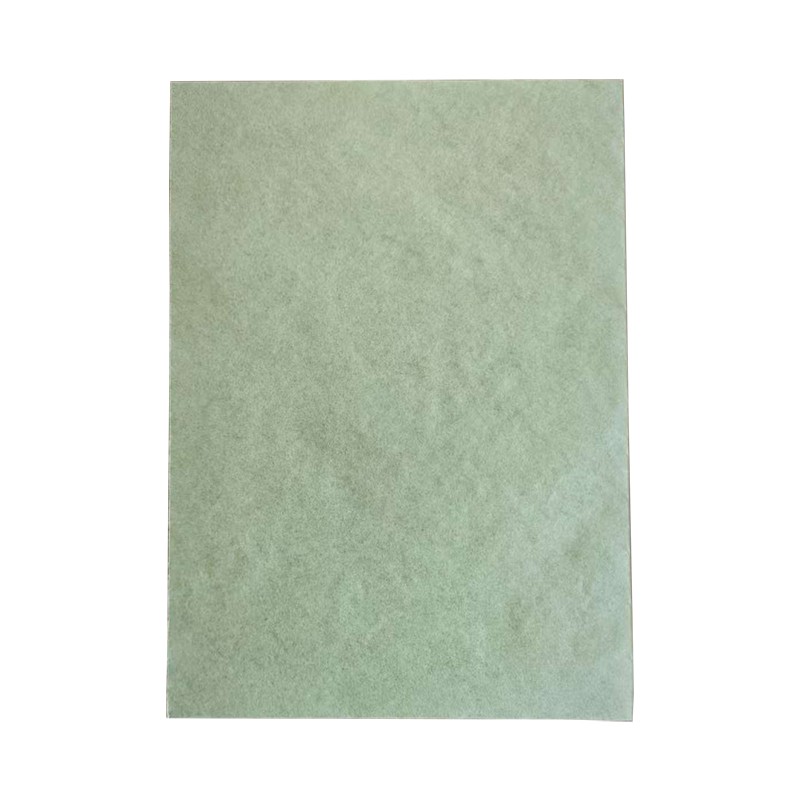

• Upgradematerialen voor hoge temperaturen (aramidepapier, hybride laminaten):gebruikt wanneer de hotspot-temperatuur hoger is of wanneer overbelastingscycli frequent voorkomen. Deze materialen worden vaak gekozen om de thermische marge te verbeteren en de veroudering onder zwaardere belasting te vertragen.
• Isolatiepapier met zelfklevend patroon (bijvoorbeeld gestippelde/ruitvormige patronen):gebruikt om wikkellagen te stabiliseren tijdens montage en bediening. Het doel is een gecontroleerde hechting zonder de oliestroom te blokkeren of opgesloten vochtzakken te creëren.

Als uw bedrijf te kampen heeft met hoge omgevingswarmte, veelvuldige belastingwisselingen of beperkte onderhoudsvensters, bedenk dan dat de materiaalkeuze ‘vandaag’ niet alleen maar over de diëlektrische sterkte gaat. Het gaat over de vergrijzing in de loop van de jaren.

Hoe u materialen kiest voor uw werkelijke bedrijfsomstandigheden

Hier is de eenvoudige manier om te kiezenElektrische isolatiematerialen op olietransformatorenzonder verstrikt te raken in marketingclaims: begin met uw daadwerkelijke stressprofiel, niet met de catalogus.

Als je een praktische kortere weg wilt: als storingen zich blijven herhalen, is het meestal vocht + hitte + vervuiling die samenwerkt. Een betere isolatiekeuze (en betere procesbeheersing) doorbreekt die driehoek.

Vergelijkingstabel: waar elk materiaal het beste past

Veelvoorkomende faalmodi en wat ze gewoonlijk betekenen

Als je ooit hebt gevraagd: "Waarom mislukte het terwijl de olietests er goed uitzagen?" – je bent niet de enige. Isolatiefouten kunnen verborgen blijven totdat er een triggergebeurtenis optreedt. Hier zijn patronen die vaak verband houden met echte oorzaken:

• Koolstofvolgmarkeringen:vaak gekoppeld aan vervuiling, vocht of plaatselijke oververhitting waardoor geleidende paden ontstonden.
• Symptomen van gedeeltelijke ontlading:kan duiden op scherpe randen, holtes door slechte impregnatie of gespannen spelingen nabij barrières/eindgebieden.
• Bros papier of verdonkerde isolatie:wijst meestal op thermische veroudering, blootstelling aan zuurstof of langdurige hoge hotspot-temperaturen.
• Wikkelingsvervorming na fout:mechanische krachten overschreden de ondersteuningscapaciteit; het ontwerp en de klemming van afstandhouders/persplaten zijn hoofdverdachten.
• Terugkerende storing in “hetzelfde gebied” na reparatie:betekent dat de hoofdoorzaak (vocht, vervuiling, geometrie) niet is verwijderd.

Inkoopchecklist: wat u aan leveranciers moet vragen voordat u koopt

Isolatiematerialen kopen op basis van ‘dikte en prijs’ is de manier waarop verborgen risico’s een transformator binnensluipen. Gebruik deze checklist om verrassingen te verminderen:

1. Oliecompatibiliteit en impregnatiegedrag:vraag hoe het materiaal zich gedraagt ​​na vacuümdrogen en olievullen.
2. Richtlijnen voor het verpakken en hanteren van vocht:bevestig de verzegelde verpakking, de houdbaarheid en de aanbevolen openingsprocedures.
3. Dichtheid en mechanische gegevens (voor spaanplaat/afstandhouders):deze slagvastheid en kortsluitvastheid.
4. Dimensionale stabiliteit en toleranties:speciaal voor slagboomborden, cilinders en machinaal bewerkte onderdelen.
5. Consistentie tussen batches:verzoek om batchtraceerbaarheid om de kopzorgen van “dezelfde specificaties, verschillende prestaties” te verminderen.
6. Ondersteuning voor aangepaste conversie:snijden, vormen, sleuven, afschuiningen en het leveren van kits kunnen montagefouten verminderen.

Als u isolatie aanschaft voor productie of renovatie, kan het samenwerken met een leverancier die de realiteit van de transformatorassemblage begrijpt, de doorlooptijden verkorten en herwerk verminderen.Suzhou Hanyao nieuwe materialen Co., Ltd.ondersteunt de levering van isolatiemateriaal voor transformatoren van het olietype en kan geconverteerde componenten en bijpassende materiaalsets leveren voor gangbare wikkel- en barrièreconstructies.

Veelgestelde vragen

Een checklist voor snelle acties die u vandaag nog kunt gebruiken

• Bevestig uw warmste bedrijfsmaand en typisch overbelastingspatroon.
• Breng het vochtrisico in kaart: opslagomstandigheden, behandeling ter plaatse en droogvermogen.
• Beoordeel mechanische ondersteuningen: ontwerp van afstandhouders, klemdruk en blootstelling aan transporttrillingen.
• Zorg ervoor dat uw isolatiekeuze de oliestroom (koeling) ondersteunt en geen opgesloten plekken veroorzaakt.
• Vraag voor elke batch om traceerbaarheids- en consistentiedocumentatie.
